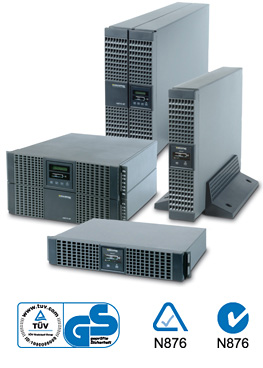

索克曼NETYS RT系列（1100-11000VA）

更新：2012-09-05 19:12:45 点击：

品牌：索克曼
型号： NETYS RT系列（1100-11000VA）

产品介绍

索克曼技术参数

连接

1. 市电输入插座(IEC 320)
2. 风扇
3. 输出插座(全功率)
4. 电话 / 调制解调器线保护
5. EPO (紧急制动) 输入
6. RS232 接口(JBUS 协议)
7. USB端口
8. 输入保护
9. 输出插座(IEC 320 - 10 A)
10. 扩展电池连接器
11. 可选通讯插槽
12. 扩展电池连接器
13. 输出终端
14. 输入终端
15. 输入开关
16. RJ45 局域网以太网连接器
17. 并口连接器

扩展电池

Netys RT 1100-3000 VA - 扩展电池

Netys RT 5000-11000 VA - 扩展电池

控制面板

1. 黄色LED 灯运行旁路模式
2. 绿色LED灯市电正常
3. 关闭按钮
4. 绿色 LED 灯正常运行(同轴反转器)
5. 启动/ 测试和蜂鸣器撤销按钮
6. LED条取决于位置，这显示充电水平或电池电量。
7. 导航按钮
8. 液晶显示器文字数字显示
9 绿色 LED灯负载状态

技术数据

功率	1100 VA / 800 W	1700 VA / 1200 W	2200 VA / 1600 W	3000 VA / 2100 W	5000 VA / 4500 W	7000 VA / 5400 W	9000 VA / 7200 W	11000 VA / 9000 W
结构	功率因数校正和自动旁路双信道转换变频输入
并联冗余功能	-	-	-	-	1+1	1+1	1+1	1+1

输入
电压	230 V (1ph) 160~275 Vac; 达130 Vac @70% load	230 V (1ph) 181~280 Vac up to 100 Vac @50% load
频率	50/60 Hz +/-10% (自适应)
功率因数 / 总谐波畸变率THDi	>0.98 / <6%	>0.99 / <5%

输出
电压	230 V (1ph) 可选200 / 208 / 220 / 240V - 50 or 60 Hz + /- 2 % (+/- 0.05 Hz 电池组模式)
功率	在线模式最高 93%
负载容量	达105% 持续; 125% x 3分钟; 150% x 30秒		达105% 持续 125% x 5分钟; 150% x 30秒
输出连接	6 x IEC 320-C13 (10 A)	6 x IEC 320-C13 (10 A) + 1 x IEC 320-C20 (16 A)	端子

电池
独立标准*	8	12	8	10	8	6	8	6
电压	24 Vdc	48 Vdc	48 Vdc	72 Vdc	192 Vdc	192 Vdc	240 Vdc	240 Vdc
再充电时间	< 6h 回复90%电量				< 6h 回复 90% 电量

通讯
模拟面板	LED				液晶显示屏 6 种语言
RS232 (DB9 端口) Jbus 协议	•	•	•	•	•	•	•	•
USB HID 协议	•	•	•	•	-	-	-	-
WEB/SNMP (以太网RJ45 端口	可选	可选	可选	可选	•	•	•	•
通用插槽	•	•	•	•	•	•	•	•
干连接	可选	可选	可选	可选	可选	可选	可选	可选
紧急制动输入(RJ11 端口	•	•	•	•	•	•	•	•
调制解调器/ADSL 涌流保护	•	•	•	•	-	-	-	-
并口	-	-	-	-	•	•	•	•

标准
性能 & 拓扑	EN 62040-3 (VFI-SS-111)
安全/ 电磁兼容性	EN 62040-1 (TÜV-GS 认证) EN 62040-2
性能	IEC/EN 62040-3 (效率经由独立机构检验)
产品认证s	CE, TÜV-GS, C-Tick
防护等级	IP20

环境
运行柜温	从0 °C到+40 °C (从15 °C 到25 °C 以便最佳电池寿命)
存储温度范围	从 -15 °C 到 +50 °C (从15 °C到25 °C以便最佳电池寿命 )
相对湿度	0-90% 不凝结
噪声等级 (ISO 3746)	< 45 dB	< 55 dB

尺寸和重量
UPS 尺寸标准 (W x D x H)	88.7 x332 x440 mm	88.7 x430 x440 mm	88.7x 430x 440 mm	88.7 x608 x440 mm	177.4 x670 x440 mm	177.4 x670 x440 mm	261.2 x623 x440 mm	261.2 x623 x440 mm
UPS 尺寸架	2U	2U	2U	2U	2U+2U	2U+2U	3U+3U	3U+3U
UPS 重量标准	13 kg	21 kg	22 kg	31 kg	15.5+40 kg	16+40 kg	19.5+66 kg	20+66 kg
EBM 模数尺寸 (W x D x H)	88.7 x332 x440 mm	88.7 x430 x440 mm	88. 7 x430 x440 mm	88.7 x608 x440 mm	88.7 x608 x440 mm	88.7 x608 x440 mm	130.6 x623 x440 mm	130.6 x623 x440 mm
EBM 模数架	2U	2U	2U	2U	2U	2U	3U	3U
EBM 模数重量	16 kg	29 kg	29 kg	43 kg	40 kg	40 kg	66 kg	66 kg

* @ 75% 额定负荷 PF 0.7。

并联冗余运用以便运营连续性

为实现最高可用性水平和给关键应用供电，3KVA以上的TNETYS RT UPS 模数可以配置用于1:1冗余。
冗余运行(1+1) 意味着：系统包括UPS模数比保护负载所需的UPS模数多一个；如果当机，它通过维持在线保护保障给负载足够供电。
并联技术基于负载共享原则，即所有单元保持有功。
在冗余配置中，整体系统可用性大大高于使用类似技术的通用型不间断电源（UPS）系统I。1+1冗余配置无须额外电路，并能够通过简单使用2个UPS模数和1个采集器/旁路模式在稍后设置，这将简化UPS装置的布线和维护。
为进一步精简解决方案，可以在单一电池和共享电池之间选择，这对独立性要求高的应用非常有效。

解决方案适用于： • 开关 • 存储 • 服务器及网络设备 • VoIP 通讯系统 • 结构化布线系统 • 控制系统 • 视频监控系统优点便于安装 • IEC输入和输出连接（1100‑3000 VA）或终端输入和输出连接到内置磁热输入开关（5000-11000 VA）。 • 紧凑型便于安装到机架柜。 • 设计精美。易于使用 • 第一次安装无须配置。 • 各种通讯协议适用于集成到局域网络或建筑管理系统。 • 即使对于非专家用户，清晰整洁的液晶界面与蜂鸣器也可以立即显示UPS操作状态（1100‑3000 VA）。 • 液晶显示器上6种语言的菜单可用（5000-11000 VA）。满足实用性需求 • 在线双信道转换技术与正弦波完全过滤来自/去向市电的所有畸变并确保使保护功能最大化。 • 即使在安装完成后，模数化扩展电池 (EBM)也可以满足所有备用时间要求。 • 即使发生模块当机，1+1并联冗余配置可能保障关键应用供电保证最大可用性（5000-11000 VA）。
